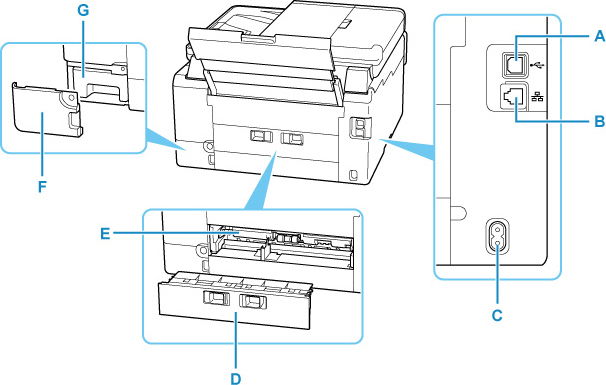

Face arrière

A: Port USB

Permet de brancher le câble USB pour connecter l'imprimante à un ordinateur.

B: Connecteur de réseau câblé

Permet de brancher le câble réseau pour connecter l'imprimante à un réseau local.

C: Connecteur du cordon d'alimentation

Permet de connecter le cordon d'alimentation fourni.

D: Capot arrière

Se détache pour retirer du papier coincé.

E: Capot de l'unité d'entraînement

S'ouvre pour retirer du papier coincé.

F: Capot d'entretien

S'ouvre pour remplacer la cartouche d'entretien.

G: Cartouche d'entretien

Absorbe l'encre utilisée pour le nettoyage.

Remarque

• Pour plus de détails sur le remplacement d'une cartouche d'entretien, reportez-vous à la section Remplacement d'une cartouche d'entretien.

Important

• Ne touchez pas le boîtier métallique.

• Vous ne devez ni brancher, ni débrancher le câble USB lorsque l'imprimante effectue une impression à partir de l'ordinateur ou numérise des documents vers celui-ci. Cela peut entraîner un problème.
